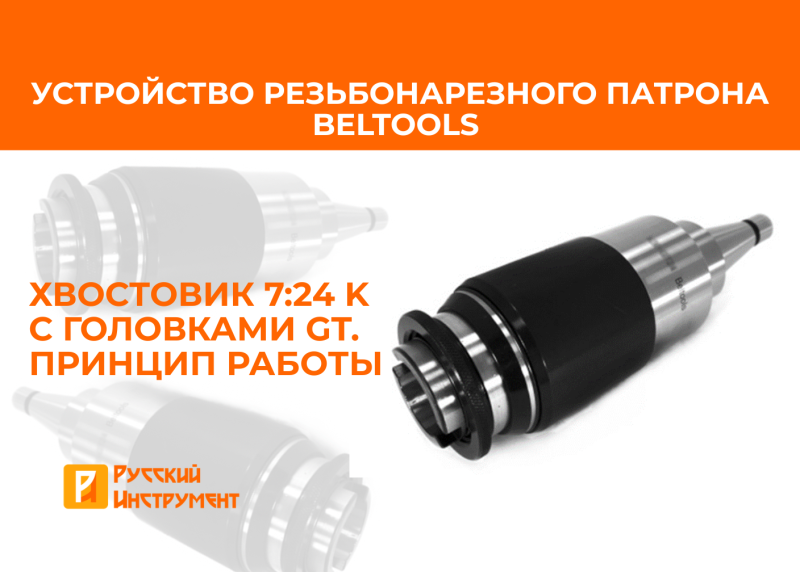

Устройство резьбонарезного патрона 7:24 типа K и набором головок GT Beltools. Порядок работы

Устройство патрона

Метчик устанавливается в квадратное отверстие корпуса 1 и втулку 2. Зажим метчика производится шариками 3 при перемещении втулки 2 пружиной 4. Крутящий момент к корпусу 1 передаётся поводком 5 через шарики 6, поджатые тарельчатыми пружинами 7 и кольцом 8 в лунки корпуса.

Регулировка крутящего момента обеспечивается изменением величины деформации тарельчатых пружин 7 с помощью гайки 10. При достижении момента резания, превышающего отрегулированное значение, происходит остановка корпуса 1 из-за проворачивания поводка 5 и выжима шариков из лунок корпуса. Такая конструкция предотвращает поломку метчика при нарезании резьбы и улучшает качество обработки.

Порядок работы

1.     Установка метчика

Установите метчик в предохранительную головку, нажав втулку 2 до упора её в торец корпуса 1.

2.     Установка головки

Установите головку в резьбонарезной патрон.

3.     Регулировка крутящего момента

Произведите регулировку путём нарезания резьбы в глухих отверстиях: появление треска в головке сигнализирует о недостаточно отрегулированном крутящем моменте при упоре метчика в дно отверстия; регулировку производить гайкой 10, которая должна быть зафиксирована кольцом 11.

4.     Извлечение метчика

Вынуть метчик можно, нажав втулку 2.

5.     Подбор метчиков

Применять метчики в соответствии с таблицей характеристик и обозначением резьбы на предохранительной головке.

Контроль и расчёт крутящего момента

Контроль головки на крутящий момент производится динамометрическим ключом и специальной оправкой, зафиксированной вместо метчика. При нарезании резьбы с мелким шагом величина крутящего момента определяется по формуле:

где, Мт – крутящий момент по таблице, Рх – шаг нарезаемой резьбы, Р – крупный шаг резьбы для данного диаметра.

Назначение патрона 7:24 типа К

Патрон резьбонарезной с хвостовиком 7:24 типа К работает с метчиками М3–М42 через быстросменные головки типа GT, что минимизирует простои при переналадке. Осевая компенсация и встроенная защита от перегрузок в головке GT предотвращают поломку метчика при нарезании резьбы, а значит – снижают расход инструмента и брак деталей. Качество обработки при этом стабильно улучшается. Дополнительное преимущество – комплектная поставка: набор головок под каждый стандартный размер метчика от М3 до М42. Это избавляет от необходимости отдельно подбирать и докупать оснастку, сокращает время запуска в работу и упрощает учёт инструмента на производстве. Каждый размер метчика обслуживается собственной головкой.
