Конструкция и особенности втулок переходных

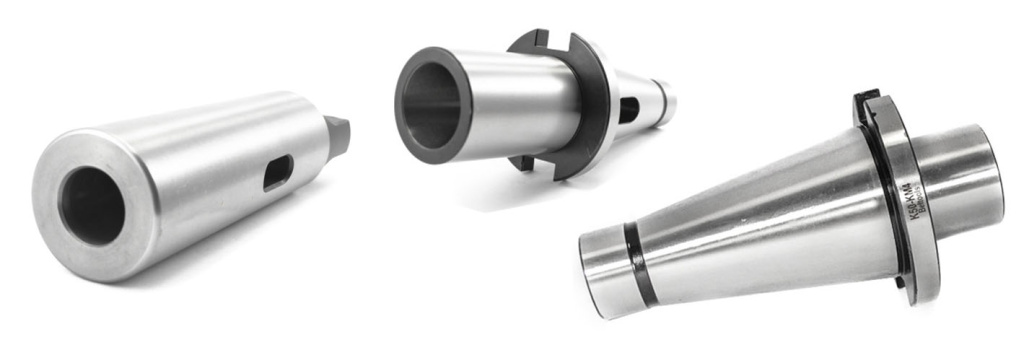

Переходная втулка — это элемент оснастки металлорежущего станка, позволяющий устанавливать инструменты с различными конусами Морзе. Она используется, когда размеры и форма инструмента не соответствуют параметрам шпинделя станка.
Втулка имеет конусную форму с овальным отверстием для шпоночной фиксации в шпинделе. Она оснащена наружным и внутренним конусом, соответствующими стандарту Морзе (от 0 до 7), что обеспечивает совместимость с инструментами с коническими хвостовиками. Это позволяет быстро устанавливать и снимать инструменты, а также легко перенастраивать станок для различных операций.
Фиксация втулки в шпинделе происходит за счет пластической и упругой деформации, а также сил трения между коническими поверхностями. Это обеспечивает надежность и простоту установки, позволяя быстро менять оснастку. Существуют два типа втулок — с длинным и коротким хвостовиком, поэтому при выборе следует учитывать тип инструмента и внутренний размер шпинделя станка.
Применение переходных втулок
Переходные втулки в основном используются на металлорежущих станках, включая фрезерные, токарные и сверлильные. Они позволяют устанавливать сверла, развертки, зенкеры и другие инструменты. На токарных станках втулки необходимы для установки инструментов в заднюю бабку, а также для фиксации неподвижного центра в шпинделе передней бабки.
Эти втулки значительно ускоряют подготовку станка к работе, обеспечивают жесткость фиксации и высокую точность центрирования. Стандарт конуса Морзе упрощает выбор подходящей втулки для различных инструментов.
Классификация переходных втулок
ГОСТ 13598-85 определяет основные параметры конических переходных втулок, которые являются наиболее распространенным вариантом для металлорежущего оборудования. Стандарт включает характеристики для длинного и короткого конуса Морзе.
Переходные втулки можно приобрести в нескольких вариантах: 7:24, с конусом Морзе, HSK-конусом и конусом R8, каждый из которых имеет свои особенности.
Втулки 7:24
Согласно ГОСТ 13790-68, эти втулки предназначены для ЧПУ-станков с автоматической сменой инструмента и обеспечивают переход с 7:24 на конус Морзе. Они имеют крупный осевой упор, что гарантирует высокую точность установки и оптимально подходят для сверл и концевых фрез.
Переходные втулки Морзе
Эти втулки позволяют использовать инструменты с различными номерами конусов и выпускаются по ГОСТ 13598-85 в двух вариантах: с цилиндрической основной плоскостью и с наклонной плоскостью.
Предназначены для токарных и фрезерных станков, имеют конусность 1:10 и различные фланцы, обозначенные от А до F. Их преимущества — малый вес, надежная фиксация и быстрая смена инструмента, что важно для сложных процессов.
Втулки с конусом R8
Специализированные решения для оборудования Bridgeport Machines, изначально разработанные для цанговых зажимов, но впоследствии адаптированные под конический профиль.
Требования к переходным втулкам
Переходные втулки в основном используются на металлорежущих станках, включая фрезерные, токарные и сверлильные. Они позволяют устанавливать сверла, развертки, зенкеры и другие инструменты. На токарных станках втулки необходимы для установки инструментов в заднюю бабку, а также для фиксации неподвижного центра в шпинделе передней бабки.
Эти втулки значительно ускоряют подготовку станка к работе, обеспечивают жесткость фиксации и высокую точность центрирования. Стандарт конуса Морзе упрощает выбор подходящей втулки для различных инструментов.
Преимущества переходных втулок
—Совместимость с токарными, фрезерными и другими металлообрабатывающими станками.
— Быстрая смена инструмента, оптимизация рабочих процессов.
— Расширение функционала оборудования.
— Установка различных инструментов: зенкеры, развертки, сверла, фрезы и др.
— Решения для работы с задними бабками токарных станков.
— Высокая точность центрирования инструмента.
— Стандартное исполнение для легкой установки и извлечения
