Развертывание - чистовая обработка резанием, производимая после сверления или зенкерования. Позволяет получить отверстие с точностью вплоть до 6-9 квалитета и шероховатостью 0,32-1,25 мкм.
Высокое качество обработки обеспечивается за счет большого числа режущих кромок посредством вращения и поступательном движении одновременно.
Развертка выполняет работу при своем вращении и одновременном поступательном движении вдоль оси отверстия
По способу применения все развертки делятся на два класса: ручные и машинные. Подробнее конструкция, виды и особенности использования разверток в статье.

Ручными развертками обрабатывают отверстия путем вращения инструмента вручную
воротком, в который вставляется квадрат цилиндрического хвостовика.
При работе с ручными развертками, инструмент надежно крепится в тисках а также смазывается. Важный момент охлаждение и смазка развертки будет напрямую влиять на качество, точность и шероховатость получаемого отверстия.

Важно: недопустимо осуществлять обратное вращение развертки. Это может привести к поломке инструмента, а именно режущих кромок.

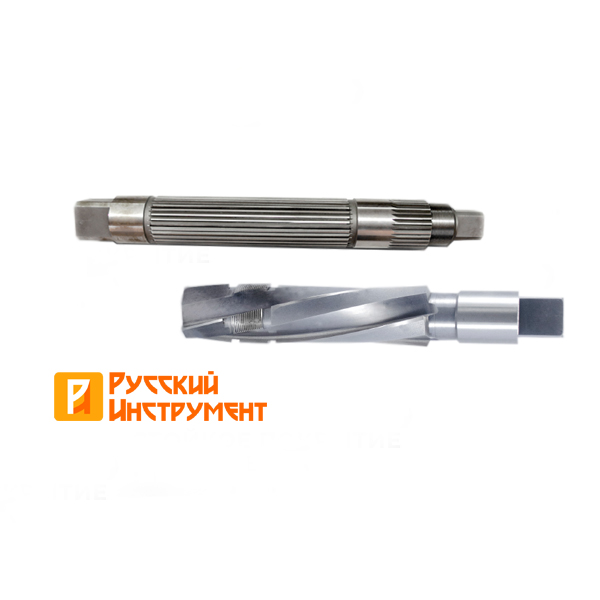

Ручная развертка «Берга» ‎производства “Русский Инструмент”

Развёртка «Берга» предназначена для ручного использования, используется для грубой обработки. Особенностью конструкции данного инструмента является короткий участок винтовой нарезки на приемном конце. Она служит для обеспечения равномерной, правильной подачи развертки.

Для более грубых работ применяют ручные развертки, снабженные на приемном конце коротким участком винтовой нарезки а служащей для обеспечения правильной и равномерной подачи развертки.

Развертка разжимная регулируемая ручная “Русский Инструмент”

Разжимная развертка позволяет увеличить диаметр обработки, поскольку путем разжима устанавливается в нужных пределах.

Использование такого типа развертки позволяет увеличивать диаметр обработки. Более тонко отрегулировать инструмент можно перемещением ножей с рифлениями вдоль пазов, наклоненных под углом 5° к оси развертки. Ножи упираются торцами в регулировочную гайку с контргайкой.

Высокую точность разверток невозможно обеспечить только регулировкой, поэтому инструмент нуждается в дополнительной шлифовке и доводки по диаметру.

Ознакомиться с другими решениями для развертывания отверстий в каталоге товаров.
