Методы и способы изготовления зубьев. Выбор инструмента
Содержание:
- Способы изготовления зубьев
- Зуборезный инструмент
- Методы изготовления зубьев
- Метод копирования
- Обработка зубьев по методу обкатки
Зубчатые колеса изготавливают методом литья, накатки зубьев и нарезанием.
- Литье применяют редко для современных машин, последующая механическая обработка не производится
- Накатка зубьев на заготовке - процесс изготовления пластическим деформированием. Применяется с нагреванием заготовки - горячее накатывание и без него - холодное. Метод является высокопроизводительным и экономичным.
- Нарезание зубьев специализированным инструментом - способ изготовления зубьев в процессе механической обработки. Является одним из самых распространенных способов.
Выбор зуборезного инструмента определяется, в первую очередь, в зависимости от метода нарезания зубьев.
Для работы методом копирования применяют модульные дисковые фрезы и зуборезные головки.
Для обкатки используют червячные фрезы, зуборезные гребёнки и долбяки.
Изготовление зубьев методом копирования
Суть метода заключается в прорезании впадин зубчатого венца инструментом с профилем соответствующим очертаниям впадин между зубьями. При этом в заготовке образуется одна впадина за проход и заготовка переворачивается. Поэтому копирование - малопроизводительный метод. Копирование применяют для черновых операций или при отсутствии зуборезных станков для мелкосерийного производств, индивидуальных заказов.
Главное преимущество использования модульных фрез – универсальность. Обработку можно производить на любых горизонтально-фрезерных станках, но деталь нужно закрепить в делительном устройстве. Можно обрабатывать сразу несколько заготовок одновременно. А это значительно увеличивает производительность и снижает затраты на изготовление зубчатых колес. Но поскольку за один проход можно обработать всего одну впадину между зубьями, общая скорость нарезания колеса невысокая.
Обработка зубьев методом обкатки
Метод обкатки, или как его еще называют - огибания, реализуется посредством зуборезных инструментов: долбяком , червячной фрезой или инструментальной рейкой . Зуб формируется благодаря взаимному воздействию заготовки и лезвий инструмента - очертания.
Нарезание зубьев производящей рейкой
Самый точный благодаря простому строению и одновременно низкопроизводительный инструмент из-за необходимости выдерживать плоское движение.
Нарезание зубьев червячной фрезой
Нарезание производится посредством одновременного вращения фрезы и заготовки. Червячная фреза имеет более сложную форму, что снижает точность получаемых зубьев по сравнению с предыдущим инструментом.

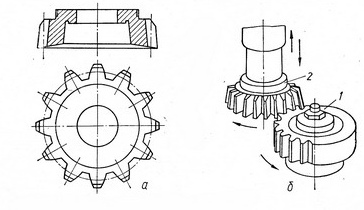

Нарезание зубьев долбяком
Долбяк - это режущий инструмент в виде зубчатого колеса. Ни рейки, ни фрезы не используются для нарезания зубьев внутреннего зацепления. Для работы на внутренней стороне обода используют только долбяки. Однако, данный инструмент подходит также для изготовления передач с внешним зацеплением.
Подробнее о долбяках в статье.
