Концевые фрезы: назначение, формы и покрытия
Содержание

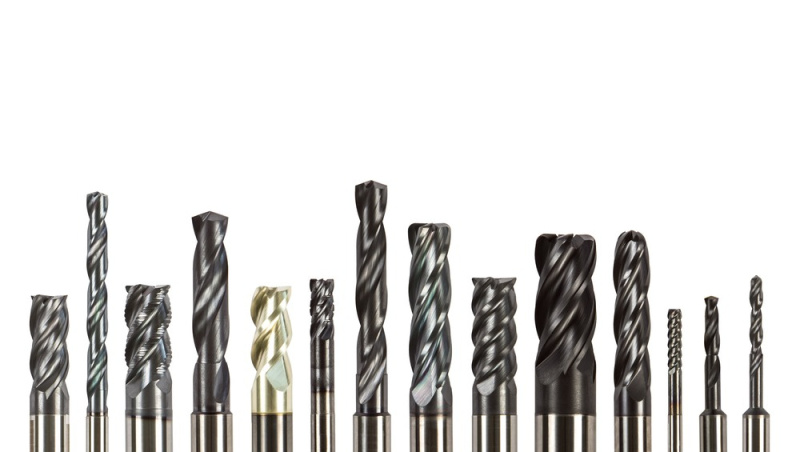

Концевые фрезы представляют собой инструменты, используемые в фрезерных станках для обработки различных материалов. Именно фрезы определяют форму, размеры и гладкость обрабатываемого материала.
Типы концевых фрез
- Торцевые. Эти фрезы имеют массивный корпус с одной или несколькими режущими кромками. Они часто используются для создания плоскостей, пазов или ребер на краю детали.
- Шпоночные. Используются для создания шпоночных пазов, которые позволяют соединять две детали с помощью шпонки. У них есть два режущих зуба, направленных внутрь детали, которые позволяют создать паз определенной формы.
- Т-образные. Этот тип фрез применяется для создания Т-образных пазов в материале. Они обычно имеют зубья, направленные в разные стороны, чтобы создать нужную форму паза.
- «Ласточкин хвост». Форма фрезы позволяет создавать пазы в виде «ласточкиного хвоста». Они соответствуют ГОСТ 29118-91, который устанавливает стандарты для данного типа фрез.
- Сферические. Применяются для обработки заготовок со сложной геометрией. Их форма позволяет создавать закругленные или выпуклые детали.
- Радиусные вогнутые. Фрезы используются для обработки наклонных поверхностей или создания деталей с заданным углом наклона. Они позволяют повысить скорость резания и удаления материала.
- Угловые. Применяются для обработки наклонных плоскостей и пазов. Они имеют угловые профили и закругленные вершины, что делает их прочными и удобными в эксплуатации.
- Цилиндрические. Фрезы используются для фрезерования плоскостей деталей, которые расположены параллельно оси инструмента. Они широко применяются во многих областях промышленности.
Выбор конкретного типа концевой фрезы зависит от поставленной задачи и свойств материала, подлежащего обработке. Учитывайте такие факторы как размер заготовки, необходимая форма и погрешность, требуемая поверхность отделки и другие параметры, чтобы выбрать наиболее подходящий инструмент для работы.
Покрытия концевых фрез
Покрытия фрез значительно повышают их эффективность и надежность.
- Покрытие из нитрида титана (TiN) - одно из наиболее распространенных. Оно обеспечивает высокую устойчивость к износу и повышенную твердость фрезы. Такое покрытие снижает трение между фрезой и обрабатываемым материалом, улучшая общую производительность.
- Покрытие из нитрида титана с алюминиевым оксидом (TiAlN). Покрытие обладает еще большей твердостью и устойчивостью к высоким температурам. Оно позволяет фрезам работать с труднообрабатываемыми материалами и дольше оставаться острыми, что снижает необходимость в частой замене.
- Покрытие из алмазоподобного углерода (DLC). Углеродные слои обеспечивают высокую твердость и устойчивость к износу. Покрытие DLC также снижает трение и позволяет фрезе легче перемещаться по поверхности материала.
- Алмазное покрытие. Материал отличается твердостью и устойчивостью к высоким температурам, что делает фрезы еще более прочными и износостойкими.
Выбор конкретного покрытия зависит от типа обрабатываемого материала, процесса фрезерования и требуемого качества обработки.
